锻造车间燃气泄漏报警器安装方案

2019/4/30 13:49:34点击:

锻造车间燃气报警器安装

一、方案概述

锻造车间锅炉房内加热炉在生产过程中使用天然气进行加热处理,一旦发生天然气泄漏将可能引起火灾、爆炸事故,为了保证生产和人身安全,应在天然气管道及阀门处安装,进行连续监控环境中可燃气体的浓度情况,一旦泄漏及时发出报警。为了实现可靠的可燃气体检测报警系统。初步对可燃气体检测报警系统进行设计,包括检测点的设置,检测器和报警设备的选型,系统配置以及安装到检测系统实现的整体预设。

锻造车间天然气泄漏报警器安装

二、方案介绍与设计

1检测点的定位

通过对加热炉附近管道阀门进行分析,天然气管道铺设在加热炉侧面及顶部三条管路,长度十米左右,管道连接处分布数十个阀门。根据上述可能泄露的部位,确定可燃气体探测器布置的最佳位置或必要设置点,从而保证泄露的天然气气体充分扩散到检测器附近,使泄露险情及时被检测。

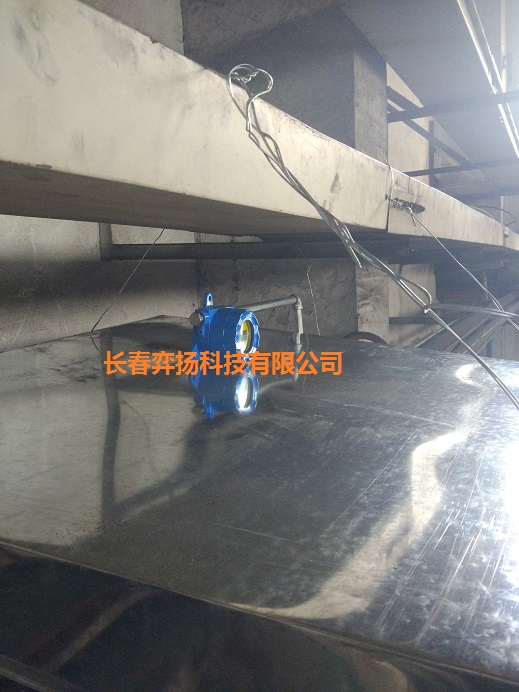

检测点分布:加热炉侧方天然气管道阀门分布较多,于管道上方2米处设置4个检测点,加热炉顶部两条天然气管道,分别于管道上方1-2米处设置2个检测点,抱管安装。

车间可燃气报警器安装

2天然气气体探测器的选择

针对车间内的实际环境,应选用催化燃烧式可燃气体探测器最为合适,因为催化燃烧式具有信号线性好,精度高,使用寿命长,性价比高等特点,对天然气检测灵敏度高,比较适用于贵公司生产车间内的环境类型。

3、探测器外观图如下

车间可燃气泄漏报警器安装

4具体安装方案根据现场来布置,探测器的数量根据锅炉房的面积大小以及法兰处多少,然后根据数量是采用4-20ma还是采用RS485信号输出。
