地下管廊、隧道有毒有害气体的检测

2019-04-03 13:54:28点击:

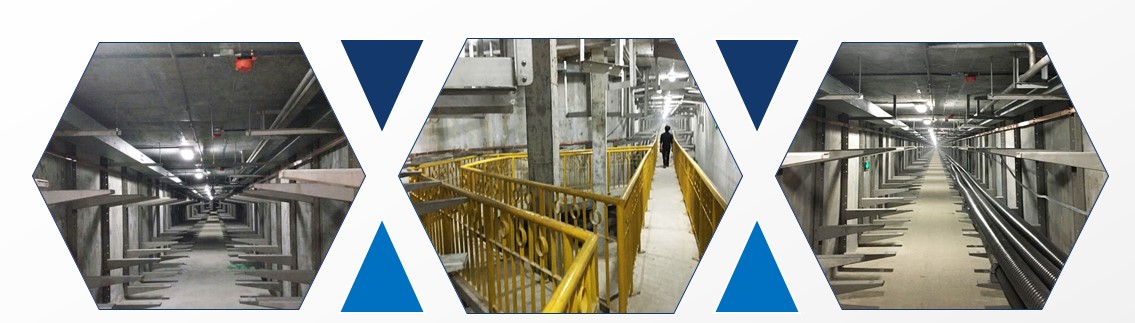

地下管廊简介:

综合管廊又称共同沟,是在城市地下建造一个隧道空间,将市政、电力、通讯、燃气、给排水等各种管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理。建设综合管廊系统能有效缓解城市发展与我国土地资源紧张的矛盾,对提高土地利用率、扩大城市生存发展空间具有重要的意义。

长春弈扬气体检测仪



根据管廊的建设目的和功能可将地下管廊分为以下几个类别:

干线综合管廊:用于容纳城市主干工程管线采用独立分舱方式建设的综合管廊。

支线综合管廊:用于容纳城市配给工程管线采用单舱或双舱方式建设的综合管廊。

缆线管廊: 采用浅埋沟道方式建设,设有可开启盖板但其内部空间不能满足人员正常通行要求,用于容纳电力电缆和通信线缆的管廊。

地下管廊检测气体的重要性:

地下管廊装有各种有线信号线、热力管、燃气管、电信管道、给水管道、电力管道等等,是一个多种信号与传输对象交汇的场所,所以需要对其内部环境进行监测,以达到实时、自动监测地下管廊内的环境的目的,把危险防范于未然。

综合管廊属于地下封闭空间,一旦发生火灾,会迅速消耗掉管廊内部氧气并产生大量有害气体,当甲烷、一氧化碳、硫化氢等危险气体达到一定浓度时,还会引起爆炸。更为严重的是,发生火灾时管廊内部环境十分恶劣,抢修难度很大,对抢修人员也将造成人身安全威胁。

方案概述:

(一)

地下管廊环境监测系统主要涉及到管廊内的温湿度、燃气泄露、有害气体监测等。根据实际情况,还可能涉及到其它监测。

通过在地下管廊配置相应的检测仪及报警器,并通过通信将监测信号从监测点引出到地面上,并通过4-20mA信号或者RS485数字信号或者无线通信(GPRS)传输到监控中心,通过配套的综合管理软件对数据进行分析。通过软件对每个测点的地理位置、测量值或工作状态进行连续采集,如出现异常,系统会自动生成报警(声光报警、短信报警、邮件报警可选),第一时间通知到相关人员并且同时联动风机送风,将可能出现的险情消灭在萌芽状态,避免造成大的经济损失及影响管廊的正常工作。

(二)

由于管廊较长,需要选择合适的距离来设置监测点:

1、对于温湿度监测可以参考100米一个测点

2、对于燃气报警则要针对实现情况选择布的距离要大大缩短(或者选择可能会发生报警的特殊区域)

3、对于积水报警则选择低洼或易积水区域监测。

4、对于有害气体监测,则要判断具体是什么气体为主,为何产生,如果产生了积水(污水)可能会产生恶臭气体等。

5、对于火情报警,按消防标准的话,会很密集,具体到管廊按什么标准,需要另行考虑。

(三)

在线监测系统:

1)防爆气体传检测仪(HSCYHFTCY系列):集成传感、低功耗等技术的有线或者无线气体监测产品,可以采集不同气体(甲烷(CH4)、氧气(O2)、一氧化碳(CO)、硫化氢(H2S)、氨气(NH3)等等)的参数,通过4-20mA信号或者RS485数字信号上传数据至CY系列报警控制器。

3)气体报警控制器(CY系列):当空气中检测气体泄漏时,气体探测器检测信号通过电缆立即传送到报警主机控制单元。报控制器显示出气体浓度,当超过设定的报警浓度值时,控制器即发出声、光报警信号并输出联动控制信号,控制风机等设备排除险情,从而起到保障作用,或者将信号直接传输到地下管廊中的PLC系统,及时预警,避免事故发生。

(四)

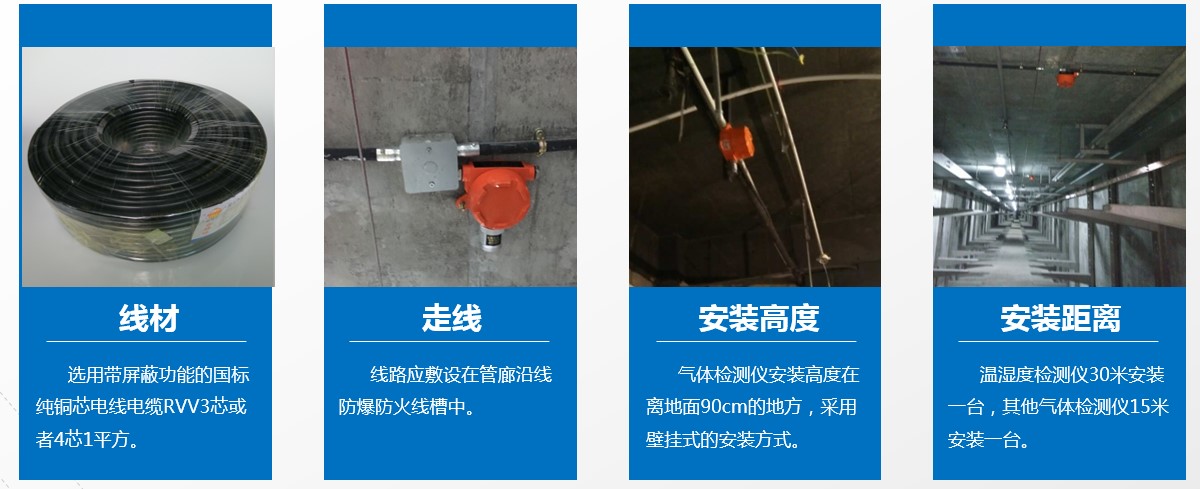

安装注意事项:

长春弈扬气体泄漏检测探头



1.    线材:选用带屏蔽功能的国标铜芯线缆RVV3芯线或者四芯1平方线缆;

2.    走线:线路应铺设在管廊沿线防爆防火槽中;

3.    安装高度:气体检测仪安装高度在距离地面90cm的地方,采用挂壁式安装方式;

4.    安装距离:温湿度检测仪30米安装一台,其他气体检测仪15米安装一台。
