锅炉房可燃气体报警器基本结构

2020/8/14 11:11:17点击:

 锅炉房可燃气体报警器

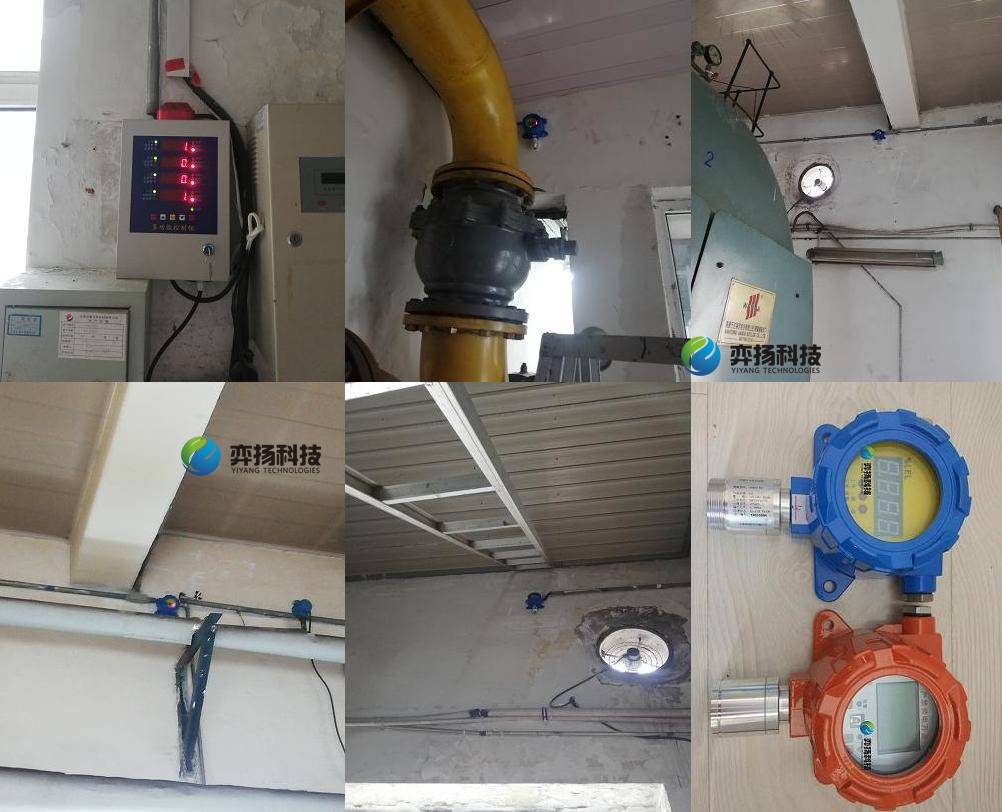

可燃气体检测报警器主要有四部分组成

1、可燃气体探测器:实时监测泄漏点以及环境中聚集的天然气浓度,因为天然气的主要成分是甲烷(CH4),其比重比空气轻,当发生泄漏时会向上方走,所以可燃气体探测器安装在气体释放源或者易发生泄露点上方,以便及时精确的检测出天然气的泄漏情况,并在检测到气体泄漏浓度达到低限报警时发出声光报警,提醒工作人员及时检查维修,在检测到气体泄漏浓度达到高限报警时给自动切断阀发出控制信号,切断气源同时也发出紧急声光报警来提示工作人员采取措施。

2、监测报警控制系统:集中实时监测所有泄漏点的检测情况以及气体泄漏或者聚集的浓度,当达到报警设定值时,发出声光警报,并预留有与其他消防系统联动的接口。安装在有人值守的值班室,以便实时、及时的监测到天然气的泄漏及报警情况,确保生产安全。

3、自动燃气切断阀:通过可燃气体探测器检测的燃气泄漏情况,当达到高低报警限值时,报警控制器会发出信号给燃气切断阀,并且自动关闭,切断气源。同时也会发出信号给现场排风扇设备,使排风自动运行。

4、连接部分:是指防电磁干扰的铠装电缆或加金属套管的电缆,将气体探测器的信号传递至监测报警控制系统。

当气体探测器检测到空气中的可燃气体时,将气体浓度的大小转化为相应的4-20ma电流信号或者RS485数字信号,由连接电缆传送至监测报警控制系统,监测报警控制器在将电信号转化为数字信号,在液晶显示器上显示出气体的浓度值,当检测值大于报警设定值时,便由蜂鸣器或警示灯发出报警信号,提示工作人员引起注意,并及时检修原因排除故障或启动连锁应急系统。
